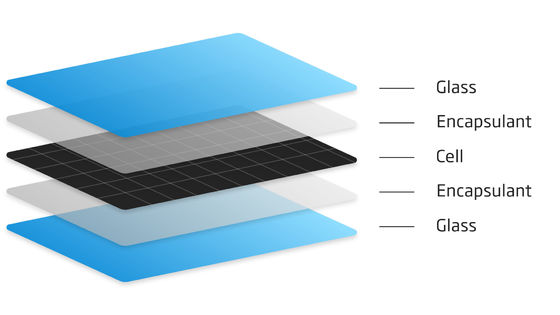

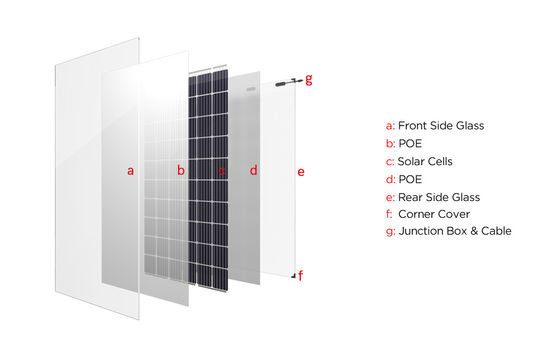

Легкий ультратонкий стеклянный лист для переднего солнечного покрытия

Диапазон установленных значений

69.0-72.0

4.5-8.0

<0.01

6.0-8.0

3.5-5.0

0.1-1.0

13.0-14.5

1

Плотность

g/cm3

Гб/т5432- 2008 год.

2.48±0.01

2

Индекс преломления

/

GB/T 2680-2021

1.51±0.01

3

Модуль Янга

Средний балл

GB/T 37780-2019

73.0±0.5

4

Трансмиссивность

%

GB/T 2680-2021

≥ 91.5

5

Сопротивляемость объема

lg ((Ω.cm)

Гб/т31838.2- 2019

≥ 10.0

6

Диэлектрическая постоянная

/

SJ/T 11043-1996

≥ 7.0

7

Точка смягчения

°C

GB/T 28195-2011

750±10

8

Точка напряжения

°C

GB/T 28196-2011

516±5

9

Точка отжига

°C

GB/T 28196-2011

562±5

10

Теплопроводность

В/(М.К.)

JC/T 675-1997

0.682±0.10

11

Тепловое расширение

* 10-7°C

SJ/T 11036-1996

85±5

12

Коэффициент фотоэластичности

nm/cm/MPa

BS 7604-1-1992

27.0±0.2

13

Коэффициент Пуасона

/

GB/T 28195-2011

0.23±0.02

14

Жёсткость Викерса

HV

GB/T 16534-2009

610±10

CS ((MPa)

ДОЛ (((ум)

CS ((MPa)

ДОЛ (((ум)

CS ((MPa)

ДОЛ (((ум)

CS ((MPa)

ДОЛ (((ум)

3H

≥650

≥ 7.0

≥650

≥ 8.0

≥650

≥ 9.0

≥650

≥ 10.5

4 часа

≥ 600

≥ 8.0

≥ 600

≥ 9.0

≥ 600

≥ 11.0

≥ 600

≥ 12.5

5 часов

≥ 600

≥ 9.0

≥ 600

≥ 10.0

≥ 600

≥ 11.5

≥ 600

≥ 13.0

1

DМестонахождениеTолерантность

1300*1100*(±2 мм)

Измерение ленты

2

Толщина

0.50 ~ 1.1±00,05 м

1.3~2.0±00,05 м

Микрометр

3

Разница в толщине

≤00,04 мм

Микрометр

4

Диагональное различие
(Перпендикулярность)

≤00,3%

Измерение ленты

5

Полосатый

≤Уровень 2

Точечные источники света

6

Плоскость

(Прежде чем затягивать)

0.50 ~ 0.55≤0.15%(=х/л)

0.70 ~ 2.0 ≤00,10% ((= h/l)

1

Площадь эффективной массы

Все области за пределами 10 мм от края являются эффективными зонами массы.

2

Дефекты внешнего вида

Стрижкае

w≤00,03 ммРазрешено

00,03 мм<w≤0.05 мм,Л≤25 мм(Контролируется точечными дефектами)

w>0.05 ммНе допускается

Флуоресцентная лампа2000-2500Lux

Пузырьки

d≤0.05 мм, не считается

0.05 мм<d≤0.2 мм, Числа≤5 /m²

d>0.2 мм,Не допускается

Включения, такие как камни и липкий олово

d≤0.05 мм, не считается

0.05 мм<d≤0.2 мм, Числа≤5 /m²

d>0.2 мм,Не допускается

3

Дефекты края

Чиппинг

Одноразовые отрезки

Л≤2.0 мм, W≤1.0 мм,D≤1/2 от tподвижность (Как показано на правой фотографии.)).

Кумулятивная длина отломок составляет менее 10% от длины края стеклянной пластины.

4

Трещины и отсутствующие углы

Не допускается

5

Поверхность пятна (осколки стекла, приспособления, точечное загрязнение)

Не допускаются пятна, которые не могут быть удалены обычными моющими средствами.

d≤0.05 мм, не считается

0.05 мм<d≤0.3мм, Числа≤5 /m²

d>0.3мм,Не допускается

СМетод AME как обнаружение внешнего вида.

1

1300х1100х0.25

900

2

1300х1100х0.33

1020

3

1300х1100х0.40

900

4

1300х1100х0.50

750

5

1300х1100х0.55

680

6

1300х1100х0.70

550

7

1300х1100х0.82

490

8

1300х1100х0.95

420

9

1300х1100х1.0

410

10

1300х1100х1.1

370

11

1300х1100х1.3

310

12

1300х1100х1.5

280

13

1300х1100х1.6

250

14

1300х1100х1.8

230

15

1300х1100х2.0

200
